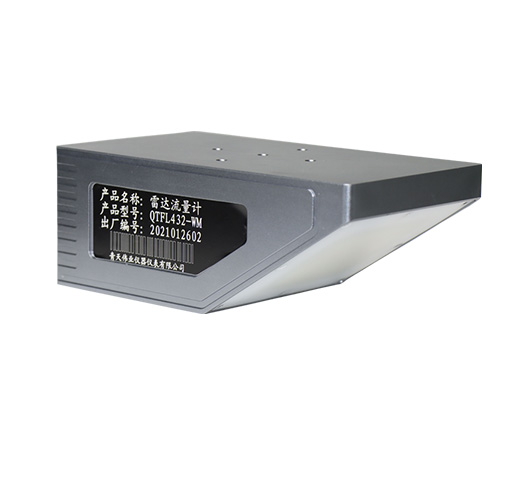

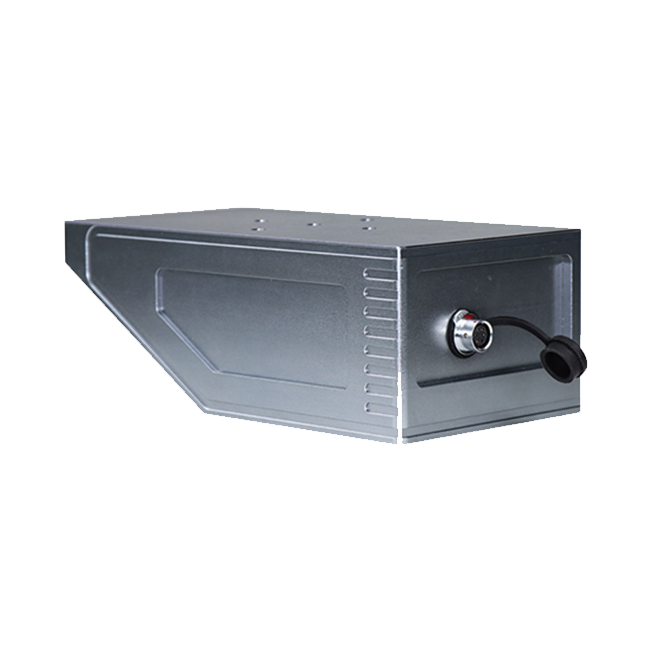

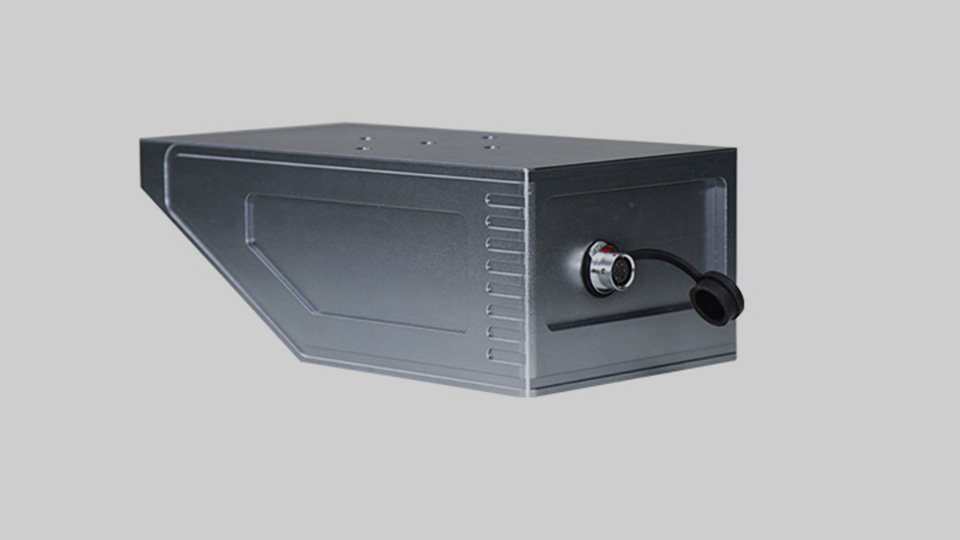

雷達流量計

雷達流量計是一款專用于灌區明渠、地下管網流量監測的小體積雷達流量計。通過微波技術測量水體的流速和水位，根據內置的軟件模型及算法，換算斷面的流量和累積流量。

19693786536

產品介紹

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

雷達流量計是一款專用于灌區明渠、地下管網流量監測的小體積雷達流量計。通過微波技術測量水體的流速和水位，根據內置的軟件模型及算法，換算斷面的流量和累積流量。分別使用24GHz、60GHz微波進行流速和水位測量，測量結果不受環境溫度、氣壓、水面水汽、水中污染物及沉淀物的影響；其突出特點是體積小、功耗低，特別適合太陽能供電和電池組供電等對功耗要求苛刻的應用場合。

產品優勢

雷達流量計的優點

非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、漂浮物等影響。具備防雨模式；

適用于多種測量要求，可以輸出流速、水位、流量等測量數據；

適用于梯形、圓形、U型等多種斷面；斷面參數設置方式簡單方便；

方便的配置軟件，可以根據實際需要對多種參數進行配置，以適應不同的現場條件；

低功耗，可以使用太陽能供電或電池組供電，安裝方便，維護量小，經濟適用；

傳感器IP68防護等級，免維護；

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

流量范圍	0.15 ～ 15m/s
速度分辨率	0.01m/s
測量精度	±1% FS， ±2.5%
距離范圍	1.5 ～ 40m
距離精度	+1cm
距離分辨率	1mm
天線光束角	流動速度： 14 x 32 ゜水位： 11 x 11 ゜
間隔時間	1 ～ 5000min
供電電壓	DC7 ～ 24V
工作溫度	-35℃ ～ 70℃
排放頻率	24.000 ～ 24.250GHz
通訊接口	RS-232 / RS-485
通訊協議	水資源監測數據傳輸協議
防護等級	IP67

產品安裝

雷達流量計安裝注意事項

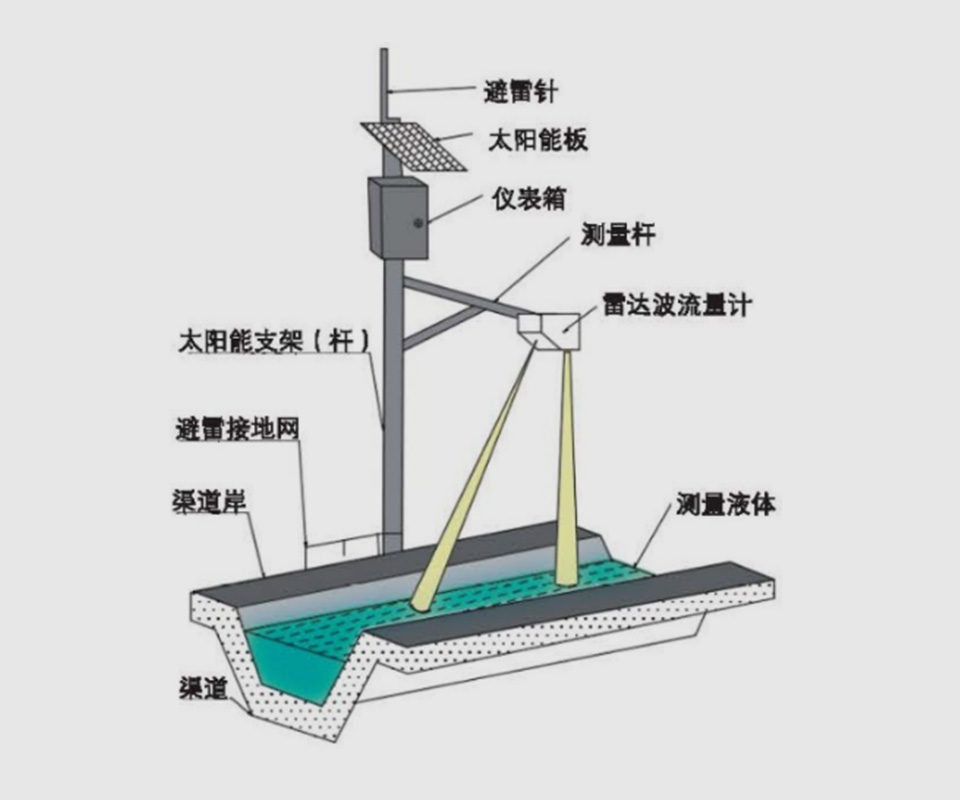

雷達流量計的安裝必須注意雷達波的傳播方向不能被物體阻擋，否則雷達信號將減弱，測量將受到影響。當安裝在側面時，建議水平旋轉角度不應超過45-60度的范圍。

安裝流量計、液位計和流量計雷達時，不能堵塞，否則測量精度會受到影響；檢測通道段內沒有巨大的石塊水，沒有巨大的渦流、湍流等現象；

探測通道應盡可能直、穩定和集中；

雷達速度計僅受動態目標的影響。當溝渠變硬，沒有雜草或樹木時，即使溝渠兩側的光束受到輻射，也不會影響流量測量。此外，流量測量部分盡可能地定期；

探測通道段應保持平滑，以防止浮動物體的堆積。

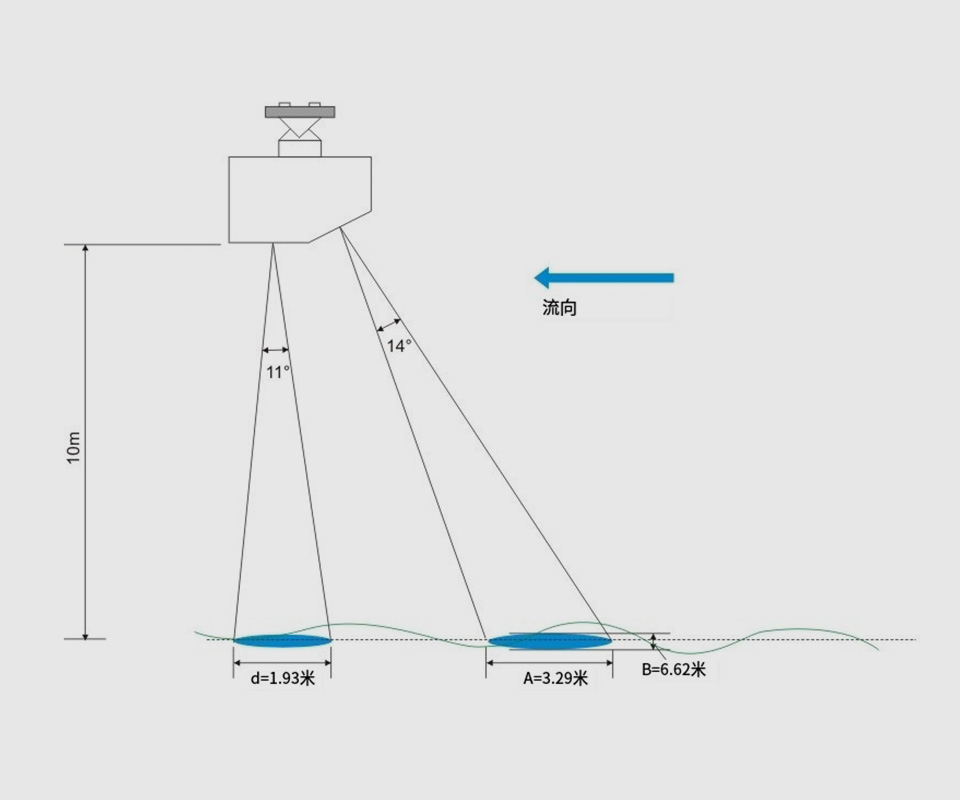

如圖1.1所示，建議電流表的光束面對流入水的方向，而與水流方向的水平角為0度。

在安裝流量計時，盡量確保套管的上部是平的，并安裝在通道的中間。

行業應用

雷達流量計廣泛應用于水文測量、地表水資源監測、灌溉區水測量和計量、河道監測以及河流、水庫、湖泊、潮汐、灌溉渠道(露天渠道)、河道和農田管道等自然水域。水監測。雷達流量計也適用于城市水測井、城市污水、市政取水排水監測、防洪、防洪、地下管網等水位監測以及排水管網、排水口、水電站生態流量監測等領域，適用于常規和不規則段。該雷達流量測量系統能夠實現開放河道、天然河流流量和水數據的全天候自動采集和實時監測。
